WiFi测试小知识之十三：三种MIMO测试的介绍与优缺点

分类：

作者：

itest

作者：

itest

作者：

2018-12-12 00:00

访问量：

1121

目前主流的WLAN测试现已支持三种类型的MIMO测试，三种MIMO的类型分别为： True MIMO、Composite MIMO、Switched MIMO。

1. True MIMO：DUT的每根天线需分别用一台仪器配合完成测试，能支持DUT的各种TX、RX测试项。

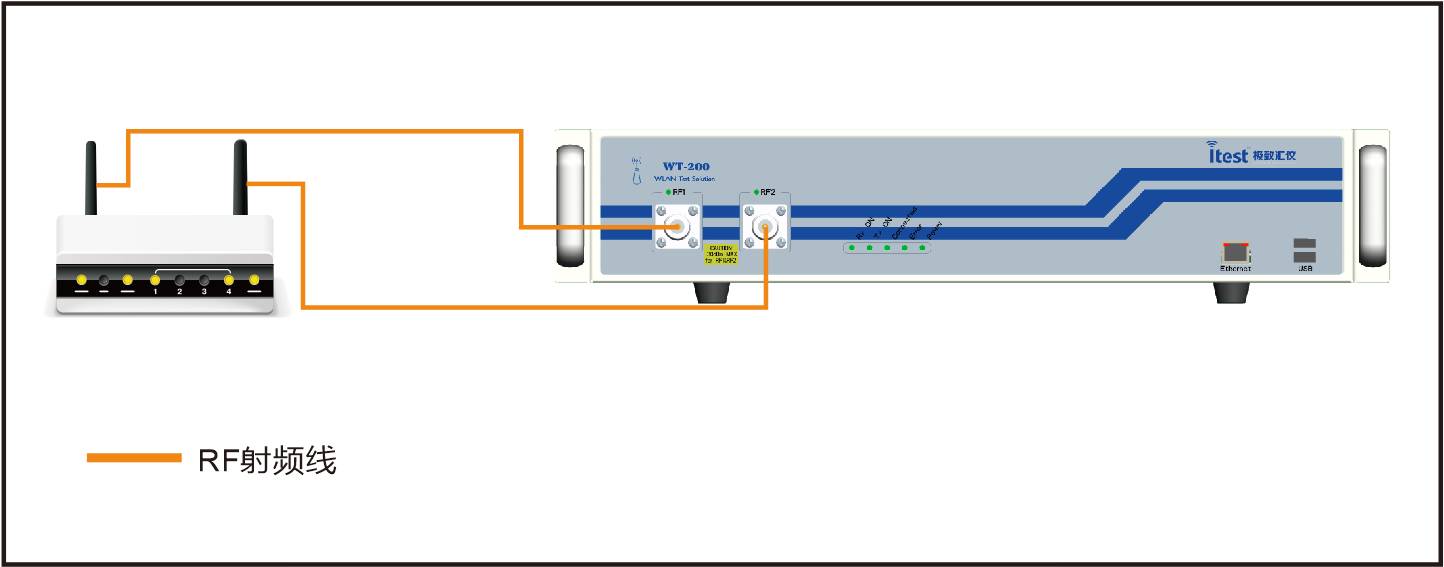

图1：True MIMO接线方式

2. Composite MIMO：DUT的多根天线通过功分器合路后统一与仪器的一个RF口配合完成测试，仅支持DUT的TX测试，且需要事先生成各TX信号的参考文件。

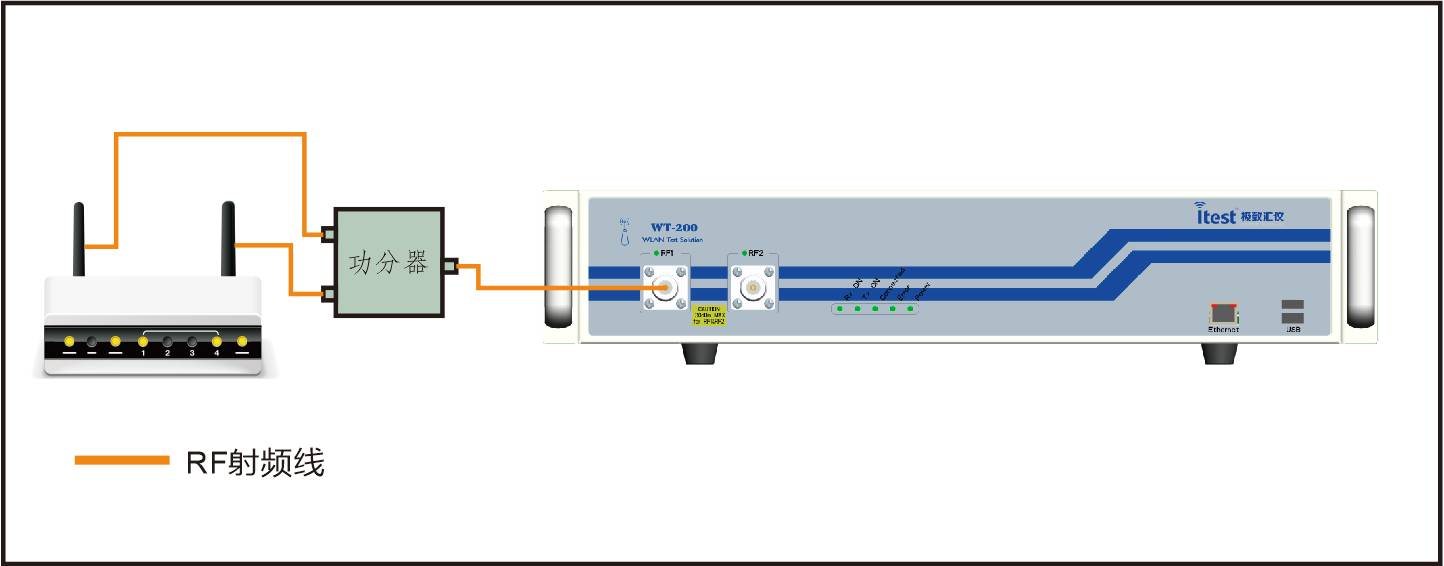

图2：Composite MIMO接线方式

3. Switched MIMO：DUT的多根天线分别与同一仪器的不同RF口连接完成测试，仅支持DUT的TX测试，且要求DUT在测试期间必须连续发射相同的信号；能测试的天线数受限于仪器的RF端口数量；

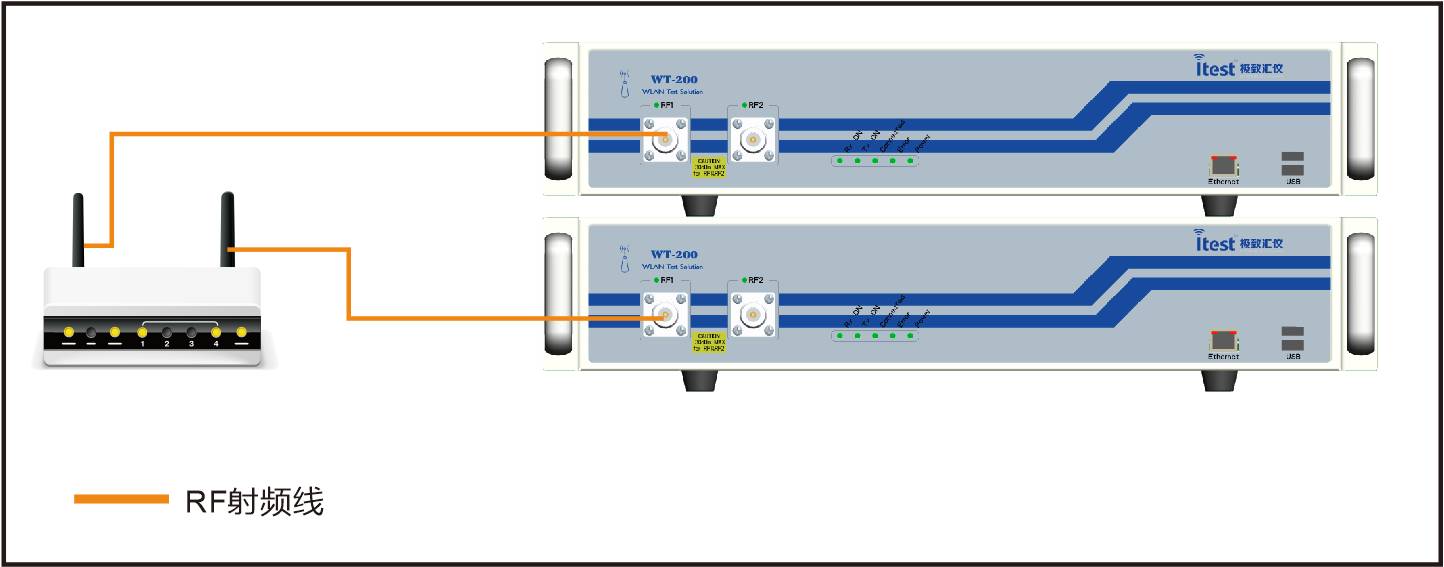

图3：Switched MIMO接线方式

三种测试方案的接线方式有所不同，测试人员需要根据实际情况选择对应的接线方式。

MIMO测试
